GoSketch in DuraGo

Een huis in elkaar klikken, gewoon aan de keukentafel.

Met GoSketch laad je de basis uit de BAG en klik je de woning met je vingers in elkaar op je telefoon of tablet. Het meeste uitwerkwerk is ter plekke al gedaan, en de invoer voor Vabi en Uniec3 staat klaar, met de geometrie, ramen en deuren erin.

De basis uit de BAG in één tik: footprint, lagen en kap
Een streep met je vinger splitst een ruimte; de rekenzones rekent GoSketch zelf uit
Export naar Vabi en Uniec3, zonder over te typen

Vrijblijvend aanmelden Zo werkt het

GoSketch

Plattegrond tekenen en 3D-model in één

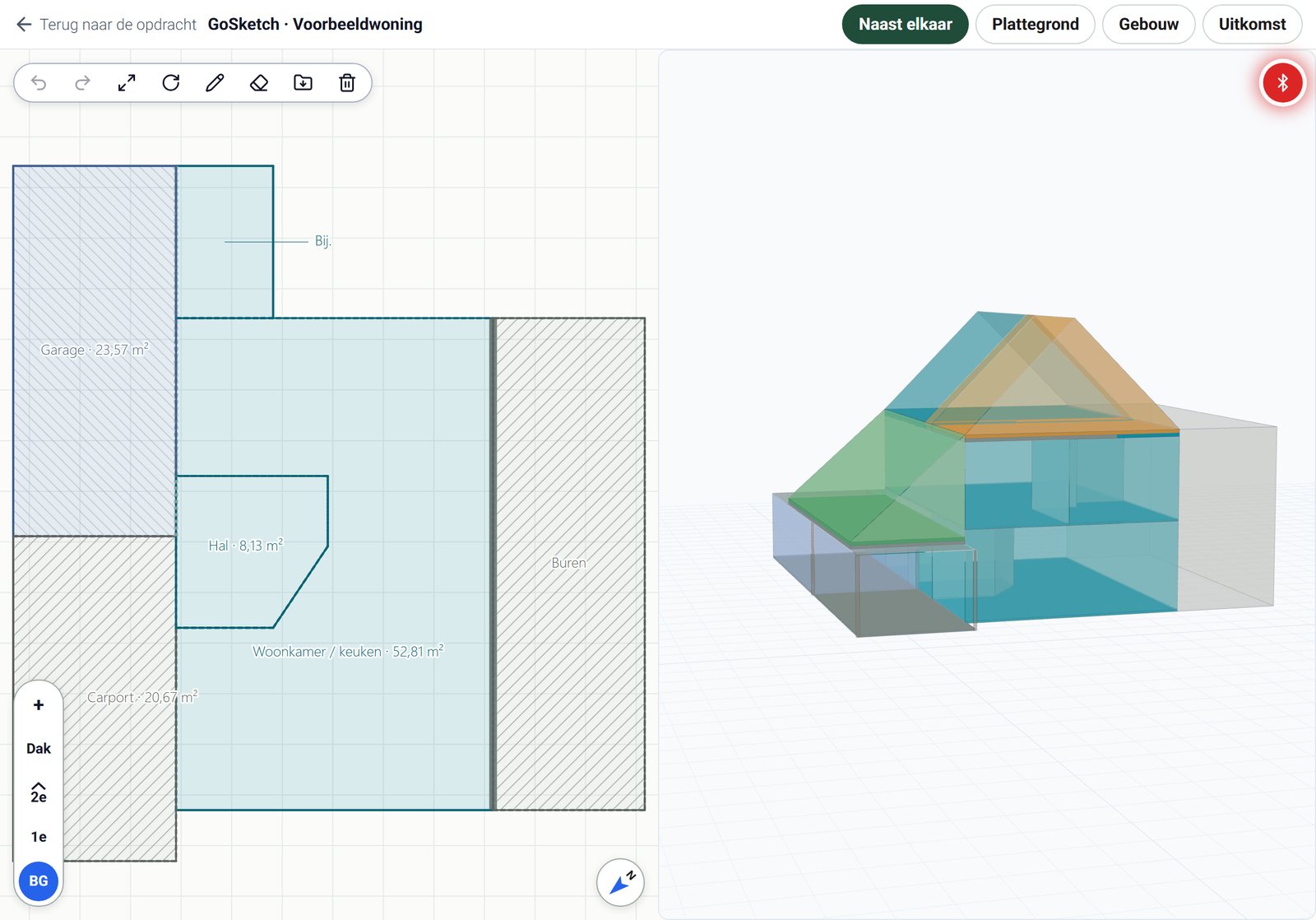

Een energielabel-opname eindigde vaak met een schets op papier, een handvol maten en een avond overtypen. GoSketch draait dat om: de schets die je tekent, is meteen het rekenmodel. Links de plattegrond, rechts het 3D-model, en alles wat je verandert, zie je aan beide kanten tegelijk.

Je begint niet met een leeg vel. De footprint, het aantal lagen en de kap komen uit de BAG, en jij past aan wat anders is: een aanbouw, een garage, een dakkapel of een zolder in de kap. Een streep met je vinger door een blok maakt er twee ruimtes van, een tik op een wand geeft je de maten.

Doordat het model alles zelf uitrekent, heb je bij het weggaan de gebruiksoppervlakte per laag, de verliesoppervlakken per oriëntatie en de kozijnen per gevel al op een rij. Het deel van het uitwerken dat vroeger thuis gebeurde, is dan al gedaan.

GoSketch

Elke kleur in het 3D-model is een rekenzone. Hier de woning met cv, een kamer met cv en airco (oranje) en de kamer boven de carport met elektrische verwarming (groen). Grijs valt buiten de thermische zone, zoals de garage en het buurpand.

Ruimtes en rekenzones

Een streep trekken, en urenlang uitwerken is verleden tijd

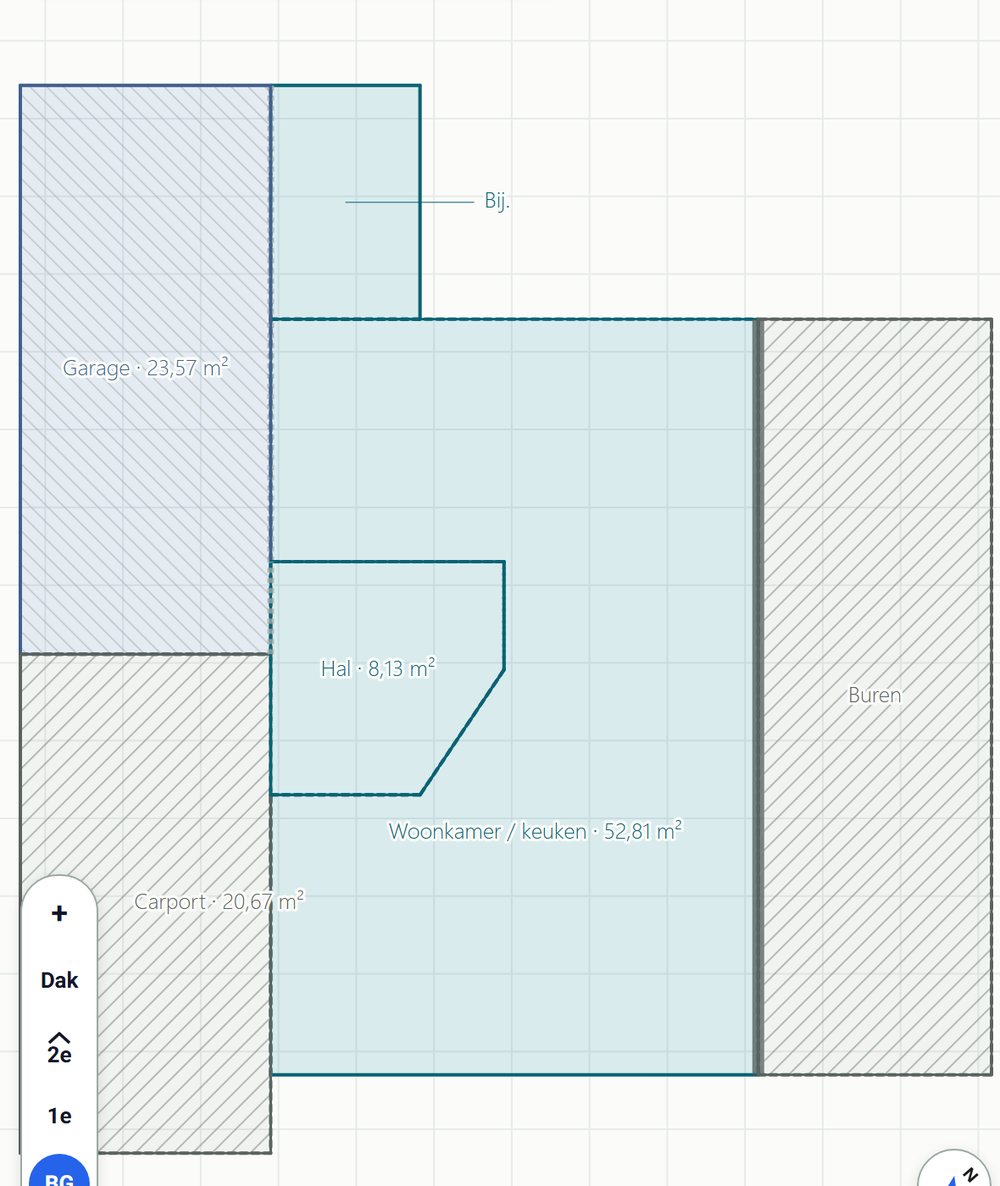

Trek met je vinger een streep door een ruimte en je hebt er in een handomdraai twee. Zo maak je een aparte woonkamer, bijkeuken of zolderkamer, en teken je een nieuwe ruimte gewoon binnen een bestaande. Per ruimte tik je de verwarming of koeling aan.

GoSketch rekent daarna zelf de rekenzones uit. Elke centimeter vloer, gevel en dak komt in de juiste zone terecht, met de ramen en deuren die erbij horen. In het 3D-model krijgt elke rekenzone een eigen kleur, zodat je in één oogopslag ziet wat waarbij hoort. Het werk waar je vroeger een avond voor ging zitten, is klaar voordat je weer in de auto zit.

Een streep splitst een ruimte, een getekende vorm wordt een nieuwe ruimte
Ruimtes met dezelfde installaties worden automatisch één rekenzone
Vloer, gevel, dak en ramen per rekenzone, tot op de centimeter

GoSketch

Samen sterker dan alleen

Aangesloten adviseurs koppelen we via de Opdrachtenmarkt, we delen kennis en maken elkaar beter, en met een slimme manier van werken én duidelijke controles houden we de kwaliteit en reputatie van het Nederlandse energielabel hoog.

Onderdeel van het DuraCheck-netwerk

Opdrachtenmarkt

Zit je vol, dan zet je opdrachten door aan een collega. Zo werkt de Opdrachtenmarkt →

Samenwerking

Aangesloten adviseurs delen kennis en vangen elkaars pieken op.

Geborgde kwaliteit

Duidelijke controles onder BRL 9500.

Ontdek de koepel

Zo werkt GoSketch

De schermen hieronder komen uit GoSketch zelf, van echte woningen.

Stap 1

De basis uit de BAG

Een tik op “Basis uit BAG” en GoSketch haalt de footprint en de hoogtes van het pand op. Daarmee stelt het de opbouw voor: begane grond, verdiepingen en de kap, met de BAG-goot en -nok als hulplijnen in de doorsnede.

Klopt de opbouw niet helemaal, dan kies je het juiste aantal verdiepingen of sleep je de vloer- en goothoogte met je vinger op z’n plek. De gebruiksoppervlakte per laag loopt meteen mee, met de BAG-waarde ernaast als controle.

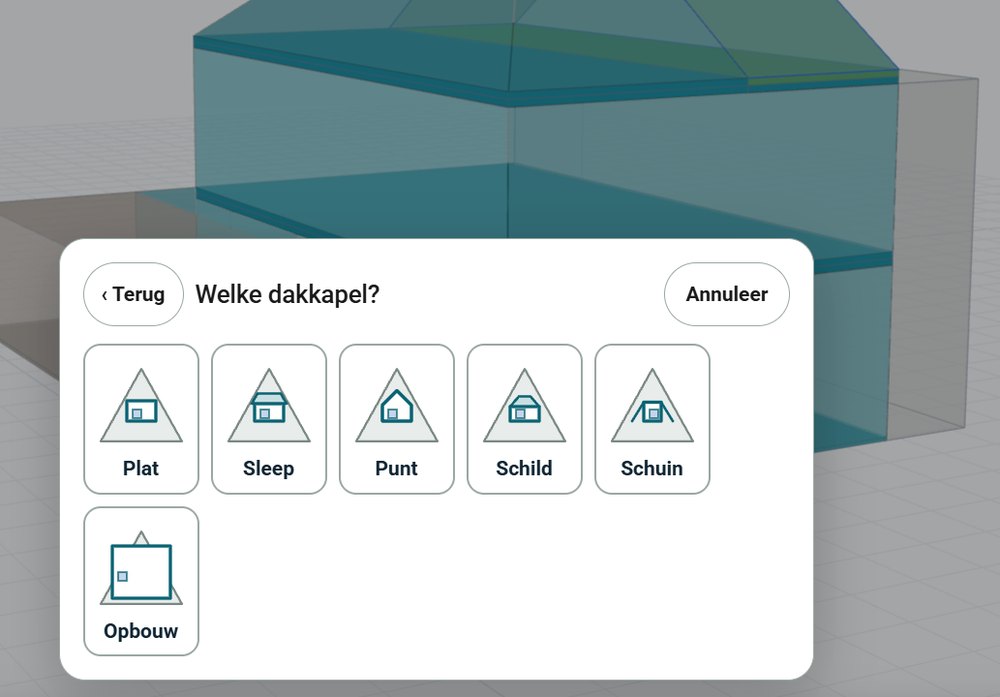

Mis je nog iets? Met één druk op de knop zet je er een erker, dakkapel of aanbouw aan. Kies de soort en GoSketch vraagt je vanzelf om de afmetingen.

GoSketch

Stap 2

In elkaar klikken met je vingers

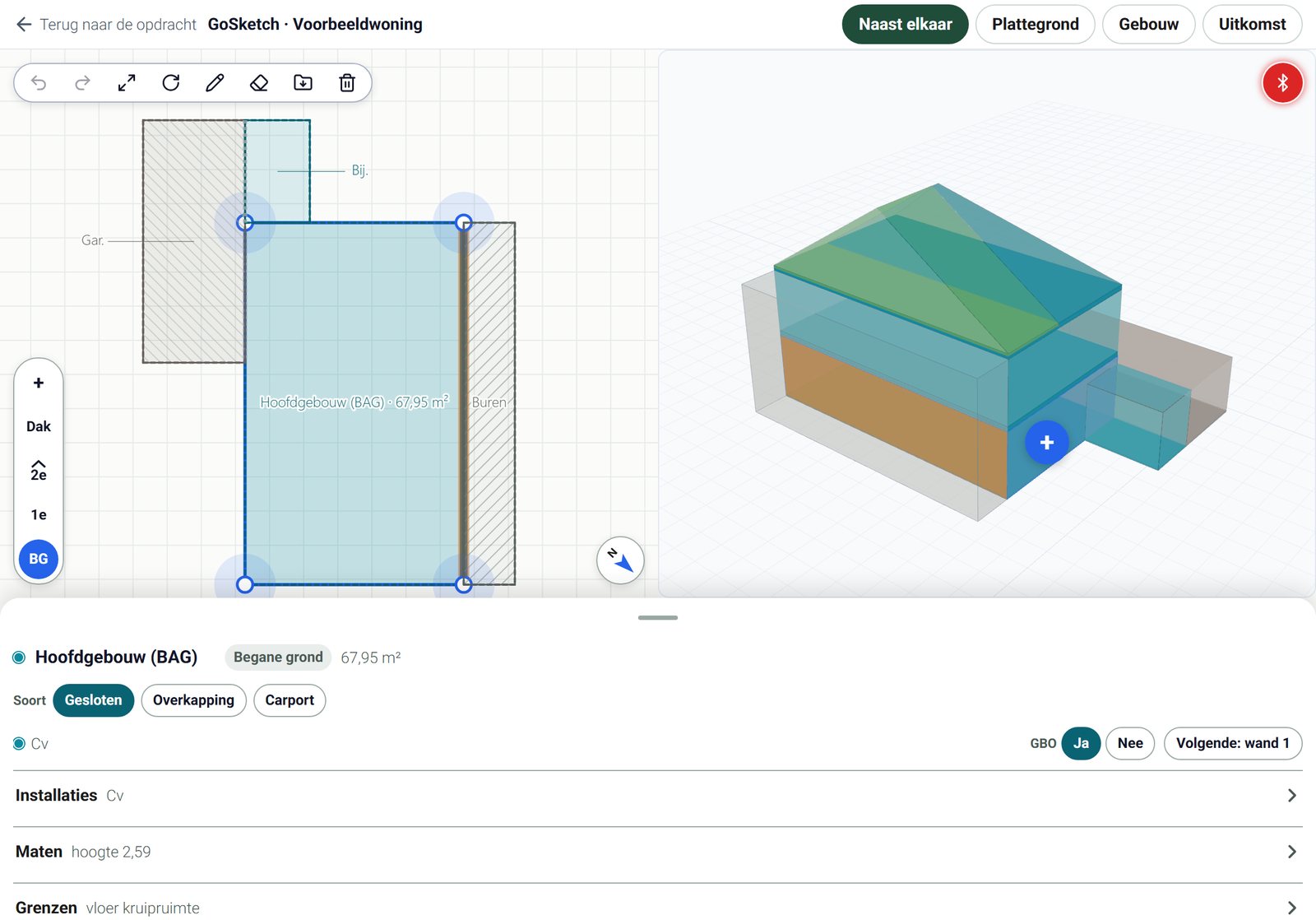

Tik een blok aan en onderin schuift de lade open: wat voor ruimte het is, of het meetelt voor de gebruiksoppervlakte, de installaties, de maten en waar vloer, wanden en dak aan grenzen. Een garage, carport of het buurpand zet je er met een paar tikken naast.

Tekenen gaat vrij met je vinger: een ruwe lijn wordt een strakke wand, en een streep door een ruimte maakt er twee ruimtes van. Er een verdieping op zetten, een dakvorm kiezen, een dakkapel plaatsen of een zoldervloer in de kap leggen: het zijn allemaal losse tikken. Omdat het zo snel gaat, doe je het gewoon samen met de bewoner aan tafel, die meteen kan zeggen waar de aanbouw zit.

GoSketch

Stap 3

Meten met je laserafstandsmeter

Tik een wand aan, druk op de knop van je laserafstandsmeter en de maat staat erin. GoSketch wijst daarna zelf de volgende maat aan die nog open staat. Of een maat getekend, getypt of gemeten is, zie je altijd terug.

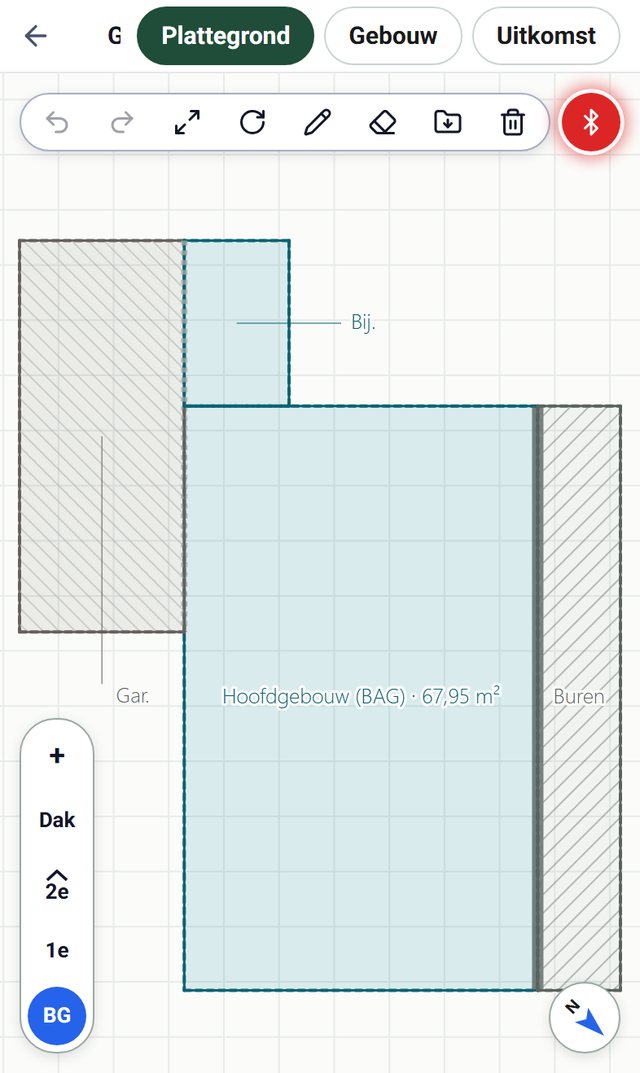

Werkt op de telefoon net zo als op de tablet: plattegrond en 3D staan dan in tabbladen onder elkaar. Een dakkapel zet je met een tik op het dakvlak, en in het 3D zie je meteen of hij goed zit. Handig als je in de meterkast staat of op de zolder, en even wilt zien of het model klopt.

Stap 4

Export naar Vabi en Uniec3

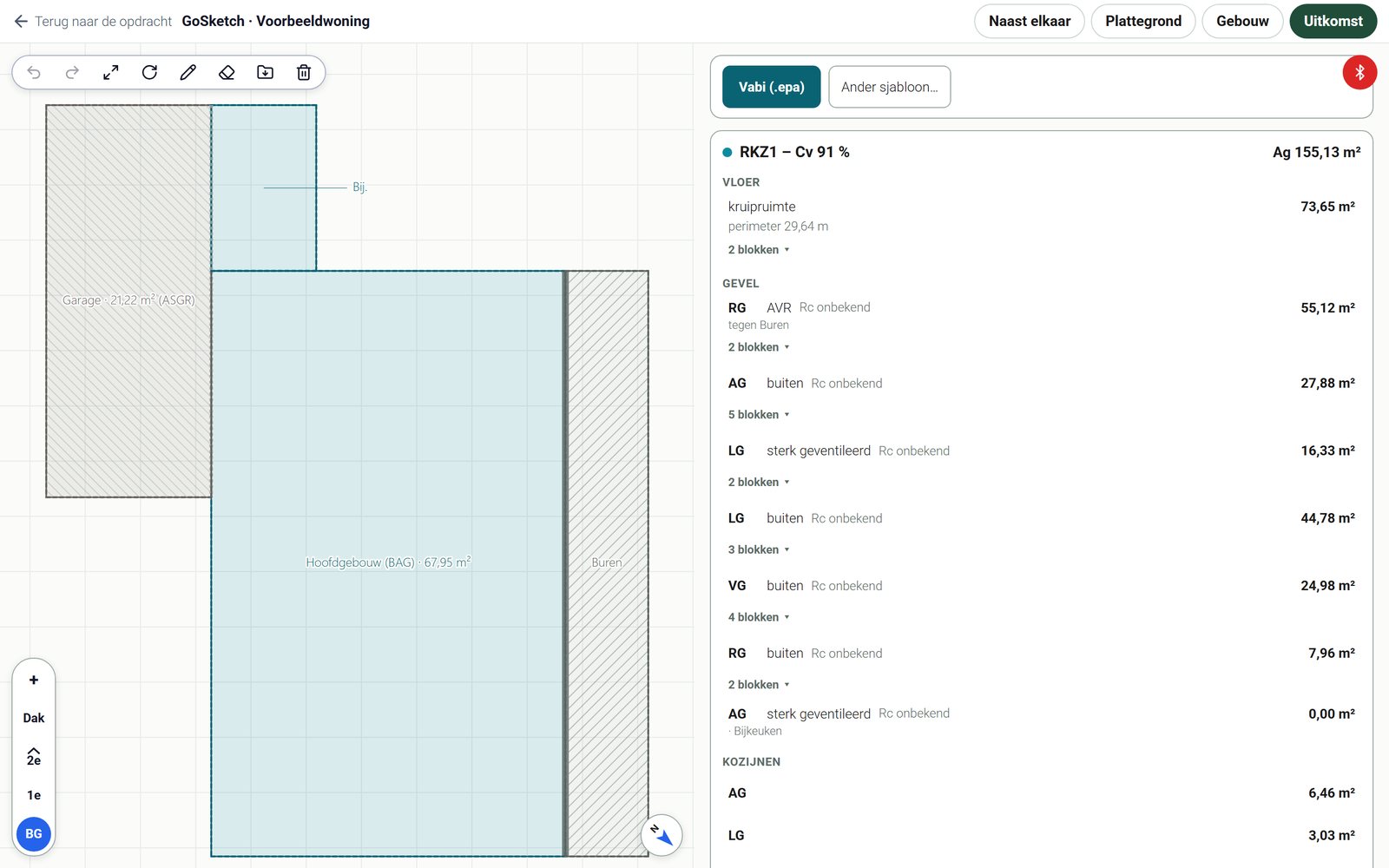

Op het tabblad Uitkomst staat per rekenzone wat je rekensoftware nodig heeft: de gebruiksoppervlakte, de vloer, de gevels en de daken per oriëntatie en per begrenzing, en de kozijnen per gevel.

Met één knop maak je daar het Vabi-bestand (.epa) van, inclusief de koudebruggen uit het model. Rekenen in Uniec3 gaat via het werkblad in DuraGo, dat alles uit GoSketch overneemt: vloeren, gevels, daken, ramen, deuren en rekenzones. Bekijk wat DuraGo per rekenpakket doet.

GoSketch

Wat je bij het weggaan al klaar hebt

GoSketch rekent terwijl je tekent. Dit staat er al als je de deur achter je dichttrekt.

Gebruiksoppervlakte per laag

Onder schuine daken en dakkapellen telt GoSketch alleen het deel boven de 1,5 meter mee, per bouwlaag en per rekenzone.

Verliesoppervlakken per oriëntatie

Vloer, gevels en daken met hun oppervlak, helling en oriëntatie, klaar voor je rekensoftware.

Begrenzingen

Kruipruimte, grond, buitenlucht, een verwarmd buurpand of een onverwarmde garage. Twijfel je, dan loop je het ISSO-beslisschema in de app door.

Ramen en deuren per gevel

Met hun afmetingen en de gevel waar ze in zitten, zodat ze in de export meegaan.

Dakhelling en dakoppervlak

Uit een paar metingen (goothoogtes en schuine lengtes) rekent het model de nok, de helling en het dakoppervlak uit. Geen graden intypen.

Rekenzones, automatisch

Per ruimte de verwarming en koeling; GoSketch maakt er zelf de rekenzones van, met de vloer, gevels, daken en ramen die erbij horen.

Meer uit DuraGo

Dit is één onderdeel van DuraGo. Bekijk ook de rest, wat aansluiten kost en hoe de afmeldroute onder ons BRL 9500-certificaat loopt. DuraGo krijg je gratis bij aansluiting bij onze koepelorganisatie.

Opname-app: op locatieFoto’s met kenmerken, meten met je laserafstandsmeter en de beslisschema’s bij de hand.

Dossier uitwerken: achter je bureauWerkbank, Rc-bepaling en bewijslast, alles al aan de opdracht.

Rekensoftware: Uniec3, Vabi, Label-wiseMet DuraGo komt je dossier bij alle drie automatisch bij DuraCheck.

Veelgestelde vragen over GoSketch

Heb je een andere vraag?In een demo beantwoorden we hem meteen.Vraag je demo aan

Wat is GoSketch?

GoSketch is het tekenscherm van DuraGo waarmee je een woning als plattegrond en 3D-model opbouwt. Je begint met de basis uit de BAG, past de woning met je vingers aan en meet met je laserafstandsmeter. Het model levert de invoer voor je energielabelberekening in Vabi of Uniec3.

Op welke apparaten werkt GoSketch?

Op tablet, telefoon en computer. Op een tablet of groot scherm staan plattegrond en 3D naast elkaar, op de telefoon in tabbladen. Meten met je laserafstandsmeter gaat via Bluetooth in de DuraGo-app, net als in de opname-app. Bekijk welke laserafstandsmeters werken.

Moet ik de hele woning zelf intekenen?

Nee. Met “Basis uit BAG” staat de footprint met de lagen en de kap er al. Jij past aan wat afwijkt en meet na wat je wilt vastleggen. GoSketch houdt bij welke maten getekend, getypt of gemeten zijn.

Hoe maak ik rekenzones in GoSketch?

Dat doet GoSketch voor je. Je splitst ruimtes met een streep van je vinger of tekent een nieuwe ruimte binnen een bestaande, en tikt per ruimte de verwarming of koeling aan. Ruimtes met dezelfde installaties worden één rekenzone, met de vloer, gevels, daken en ramen die erbij horen.

Hoe bereken ik de dakhelling met GoSketch?

Je meet de goothoogtes en de schuine lengtes van de dakvlakken, bijvoorbeeld met je laserafstandsmeter. Het model rekent daaruit de nok, de helling van elk dakvlak en het dakoppervlak uit. Ongelijke hellingen voor en achter kunnen gewoon.

Welke daken kan ik tekenen?

Platte daken, zadeldaken, lessenaarsdaken, schilddaken en half-schilddaken, mansardekappen en daken die doorlopen over een aanbouw. Dakkapellen zet je op elk dakvlak, en een zoldervloer leg je in de kap.

Rekent GoSketch het energielabel uit?

Nee. Het label bereken je in je eigen geattesteerde rekensoftware. GoSketch levert de geometrie, de ramen en deuren en de begrenzingen aan, als Vabi-bestand of via het werkblad voor Uniec3.

Wat kost GoSketch?

Niets extra. GoSketch is onderdeel van DuraGo, en DuraGo krijg je gratis als je aansluit bij DuraCheck.
